건축도면의 제본

건축도면의 제본의 방법에는 인허가제본 및 평철제본 반책제본등이 있다.

주로 발주처, 용역단, 시공사 등에서 원하는 건축, 토목, 조경, 기계, 설비 등을  각 공종별에 맞는 다양한 형식으로 제작함에 있어서 성과품, 준공도서, 설계변경도서, 각종 인허가등에 사용됩니다.

​

​

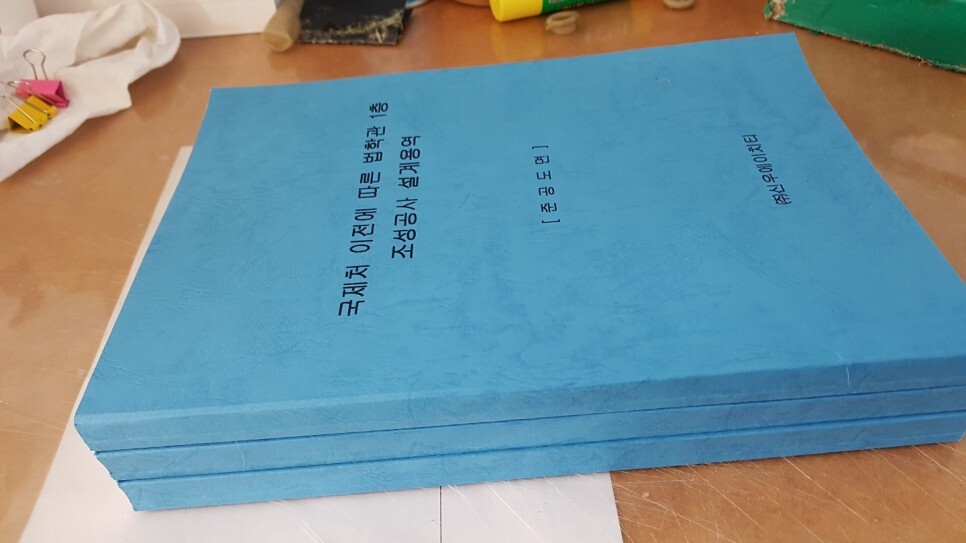

척축도면은 주로 청색 레자크지를 사용한 반책도면이 많이 사용된다.  이는 소지하기에 편리하고 크게 볼 수 있다는 장점이 있다.

​

​

예전에는 A0, ~A2등 대형 도면의 인쇄를 많이 하였으나,  인쇄기술의 발달로 최근에는 A2 또는  A3 도면 인쇄를 많이 하는 경향입니다.



백색 스노우지를 표지로 사용한 평철제본

​

주로 A3 도면을 많이 사용하는데 A3 도면은 보기에는 좋으나 휴대 보관하기에 불편함이 있습니다.

​

그러다 보니 최근에는 반책제본을 선호하는 분들이 많은데, 반책제본은 도면은 A3 크기를 유지하나 도면을 반으로 접어서 A4 크기로 휴대 보관하기가 용이하다.

​



반책제본은

A3 크기의 도면을 반으로 접어서 제본한다.



A3 도면을 반으로 접어서 붙여진 모습이다.

​

1. A3 도면을 반으로 접어서 쌓았습니다.

도면 내용이 안쪽으로 접히도록 접어서 여러 권을 순서대로 쌓아 올린다.

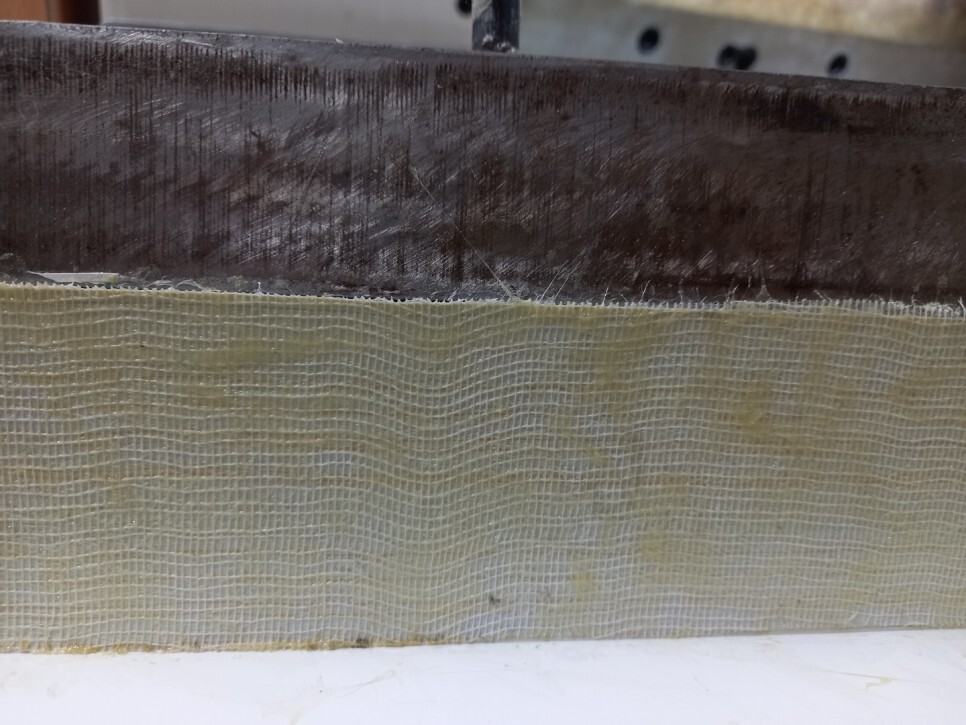

접은 도면에 풀칠과 거즈를 붙인모습.

2. 쌓은 도면에 본드로 풀칠을 하고 거즈를 붙입니다. 그리고 또 본드로 풀칠을 한다.

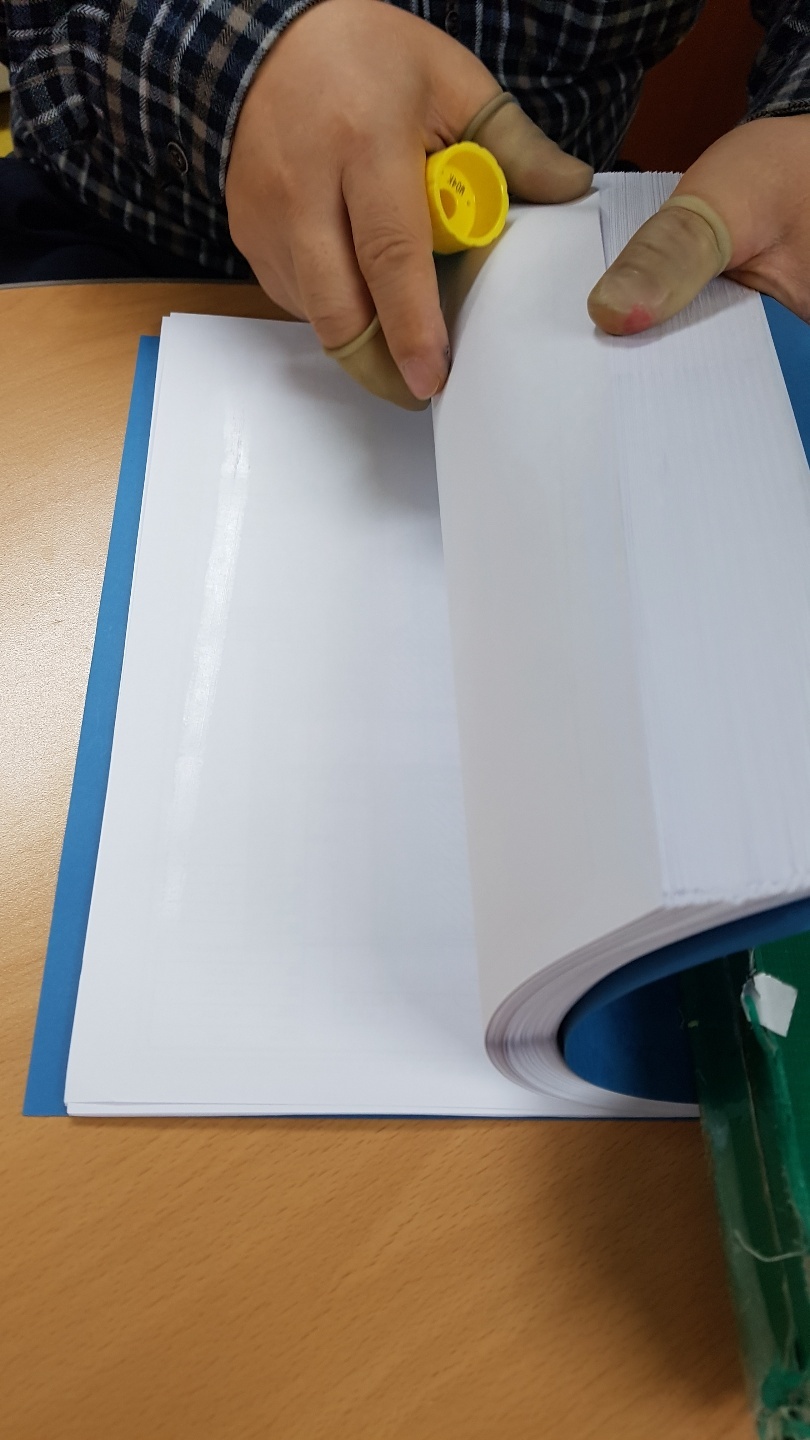

3. 접은 도면에 표지를 씌우고서 백지 부분에 풀칠을 한다.

4. 풀칠한 책의 본드가 상온에서 마르면 제단을 하면 된다.
